GW管道式高效無堵塞排污泵簡介
GW管道式高效無堵塞排污泵為立式單吸單級離心泵，進出口中心線在同一水平線上，進出口法蘭相同，故安裝拆卸十分方便，占地面積小，可像閥門一樣安裝在管路的任何位置上。泵與電機直聯同軸，屬機電一體化產品，結構緊湊，性能穩定。采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。設計合理，配套電機合理，效率高，節能效果顯著。械密封采用硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。水力性能先進，整機效率高，運轉噪音低。在電機風葉端加上防護罩，整機可置于室外工作，無需機房，可節省大量基建費用。在使用揚程范圍內使用，保證電機無過載。進出口中心線在同一水平線上，進出口法蘭相同，故安裝拆卸十分方便，占地面積小，可像閥門一樣安裝在管路的任何位置上。泵與電機直聯同軸，屬機電一體化產品，結構緊湊，性能穩定。采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50的固體顆粒。設計合理，配套電機合理，效率高，節能效果顯著。械密封采用硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。水力性能先進，整機效率高，運轉噪音低。在電機風葉端加上防護罩，整機可置于室外工作，無需機房，可節省大量基建費用。在使用揚程范圍內使用，保證電機無過載。
結構說明
GW管道式高效無堵塞排污泵結構說明
GW型系列無堵塞單級管道排污泵系進出口在同一水平線上，且規格相同，立式結構，占地面積小，電機與泵同軸，設有安裝底盤，便于安裝穩固，葉輪采用單（雙）流道，具有良好的通過性能。
GW管道式高效無堵塞排污泵適用范圍
GW系列管道式無堵塞排污泵適用用于工廠商業嚴重污染廢水的排放、主宅區的污水排污站、城市污水處理廠派水系統、人防系統排水站、自來水廠的給水設備、醫院、賓館的污水排放、市政工程建筑工地、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水，污物，也可用于清水及帶弱腐蝕性介質。
GW管道式高效無堵塞排污泵使用條件
A、管道排污泵的使用環境溫度≤40℃，濕度≤95%；海拔高度≤1000米。
B、介質溫度不超過60℃，介質重度為1～1.3kg/dm3。
C、鑄鐵材質的使用范圍這PH5～9。
D、不銹鋼材質可使用一般腐蝕性介質。
E、使用環境海拔高度不超過1000米，超過以上條件時，應在訂貨時提出，以便為您提供更可靠的產品。
注：用戶如有特殊的溫度，介質等要求，請在訂貨時注明輸送介質的詳細情況，以便本單位提供更為可靠之產品。
GW管道式高效無堵塞排污泵特點
1、泵與電機直聯同軸，屬機電一體化產品，結構緊湊，性能穩定。
2、大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
3、設計合理，配套電機合理，效率高，噪音低，節能效果顯著。
4、機械密封采用硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。
5、泵為立式結構，進出口中心線在同一水平線上，且進出口法蘭規格相同，安裝拆卸十分方便。
6、占地面積小，無需建機房，可節省大量基建費用；在電機風葉端加上防護罩，整機可置于室外工作。

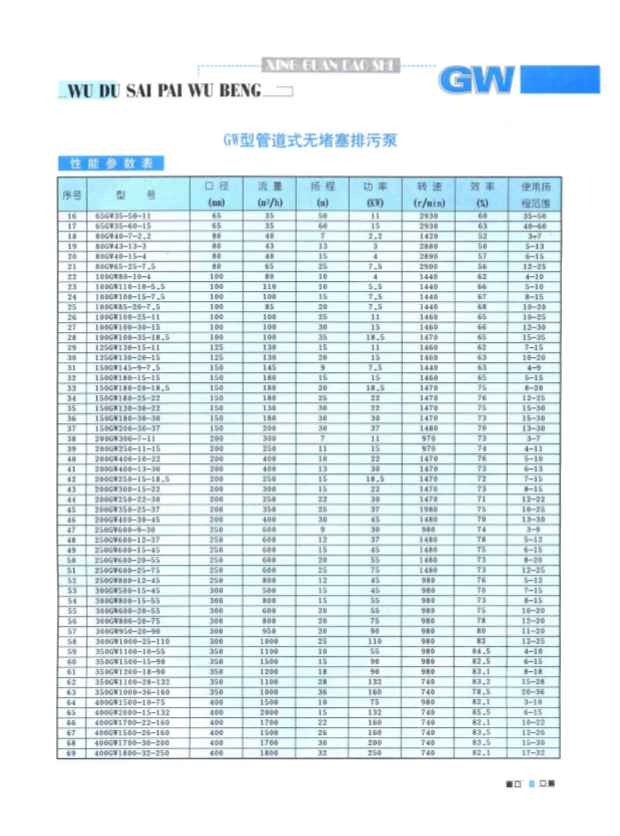

| 型號 | 揚程 | 規格 | 流量 | 性質 |
功率 (KW) |
轉速 (r/min) |
電壓 (V) |
||
|
口徑 (mm) |
流量 (m3/h) |
揚程 (m) |
|||||||
|
25-8-22
|
25 | 8 | 22 | 1.1 | 2900 | 380 | |||
|
32-10-15
|
32 | 10 | 15 | 1.5 | 2900 | 〃 | |||
|
40-15-30
|
40 | 15 | 30 | 2.2 | 1900 | 〃 | |||
|
50-20-7
|
50 | 20 | 7 | 0.75 | 1450 | 〃 | |||
|
50-15-25
|
50 | 15 | 25 | 2.2 | 2900 | 〃 | |||
|
50-18-30
|
50 | 18 | 30 | 3 | 2900 | 〃 | |||
|
65-25-30
|
65 | 25 | 30 | 4 | 2900 | 〃 | |||
|
80-40-7
|
80 | 40 | 7 | 2.2 | 1450 | 〃 | |||
|
80-65-25
|
80 | 65 | 25 | 7.5 | 2900 | 〃 | |||
|
100-85-10
|
100 | 85 | 10 | 4 | 1450 | 〃 | |||
|
100-100-15
|
100 | 100 | 15 | 7.5 | 1450 | 〃 | |||
|
100-85-20
|
100 | 85 | 20 | 7.5 | 1450 | 〃 | |||
|
100-100-25
|
100 | 100 | 25 | 11 | 1450 | 〃 | |||
|
125-115-15
|
125 | 115 | 15 | 15 | 1450 | 〃 | |||
|
150-180-20
|
150 | 180 | 20 | 18.5 | 1450 | 〃 | |||
|
150-180-30
|
150 | 180 | 30 | 22 | 1450 | 〃 | |||
|
200-300-10
|
200 | 300 | 10 | 11 | 980 | 〃 | |||
|
200-300-20
|
200 | 300 | 20 | 30 | 1450 | 〃 | |||
|
250-600-10
|
250 | 600 | 10 | 30 | 980 | 〃 | |||
|
250-600-12
|
250 | 600 | 12 | 37 | 1450 | 〃 | |||
|
250-600-25
|
250 | 600 | 25 | 75 | 1450 | 〃 | |||
|
300-480-15
|
300 | 480 | 15 | 45 | 1450 | 〃 | |||
|
300-800-20
|
300 | 800 | 20 | 20 | 1450 | 〃 | |||
