近期有些用戶對于消防水泵管路如何布置不是很清楚，消防水泵的管路布置可以分為消防水泵吸水管的布置和消防水泵出水管的布置等等。
消防水泵吸水管的布置
①消防泵吸水管應該保證不能漏氣。
②一組消防水泵的吸水管不應該小于兩條，一條吸水管損壞或者檢修時，另外一條吸水管應該可以通過全部消防給水設計流量。
③吸水管布置時應該防止產生氣囊。

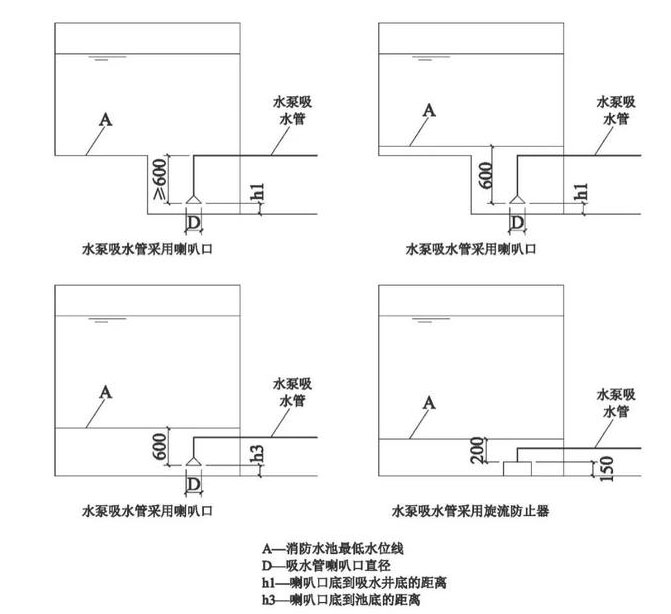

④吸水口的淹沒深度應該滿足消防水泵在較低水位運行時的安全要求，吸水管喇叭口在消防水池較低有效水位下的淹沒深度應該根據吸水管喇叭口的水力條件與水流速度來確定，但是不應該低于600毫米，使用旋流防止器時淹沒深度不應該低于200毫米。
⑤吸水管上應該設置明桿閘閥或者蝶閥，但是設置暗桿閥門過程中，應該沒有將刻度與標志開啟。管徑超出DN300毫米時，可以設置電動閥門。
⑥吸水管的直徑低于DN250毫米時，流速在1m/s～1.2m/s為宜，直徑大于DN250毫米時，流速在1.2m/s～1.6m/s為宜。
⑦吸水管的布置應該滿足水流順暢、流速均勻、沒有渦旋產生的條件下，應該便于安裝施工。
⑧吸水管穿過消防水池時，應該使用柔性套管，使用剛性套管時應該在水泵吸水管上設置柔性接頭，直徑不能大于DN150毫米。
⑨吸水管水平管段上不應該出現氣囊和漏氣現象。變徑連接時可以使用偏心異徑管件并且使用管頂平接。
⑩消防水泵吸水管可以設置管道過濾器，管道過濾器的過水面積應該大于管道過水面積的四倍，孔徑不能低于3毫米。
消防水泵出水管的布置
①消防水泵出水管路應該可以承受一定的壓力并且確保不漏水。
②消防水泵應該設置不低于兩條的輸水干管和消防給水環狀管網連接，假如一條檢修時，其他輸水管應該可以供應全部消防給水設計流量。
③出水管上應該設置止回閥和明桿閘閥。使用蝶閥時，應該帶有自鎖裝置。管徑高于DN300毫米時，可以設置電動閥門。
④出水管的直徑低于DNZ250毫米時，流速在1.5m/s～2m/s之間。直徑高于DN250毫米時，流速在2m/s～2.5m/s之間。
⑤出水管上應該安裝止回閥和控制閥以及壓力表。系統的總出水管上還需要安裝壓力表與壓力開關。安裝壓力表過程中應該加設緩沖裝置，壓力表與緩沖裝置之間應該安裝旋塞。
消防水泵吸水管與出水管上壓力表的設置
①出水管壓力表的較大量程不應該小于設計壓力的兩倍，并且不能低于1.6Mpa。
②吸水管可以設置真空表、壓力表、真空壓力表，壓力表的較大量程應該根據工程的具體情況進行確定，不能小于0.7Mpa，真空表的較大量程在-0.1Mpa為宜。
③壓力表的直徑不應該低于100毫米，應該使用直徑不小于6毫米的管道和管道消防泵進出口管相連，應該設置關閉閥門。
