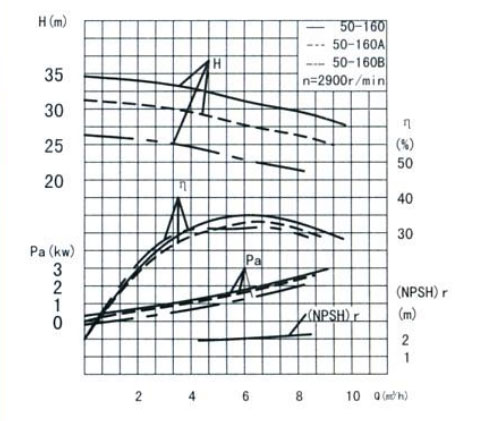

從循環水泵性能曲線圖中可以清楚的看出，循環水泵的流量、揚程、效率、允許汽蝕余量等具體性能參數。循環水泵性能曲線的選擇需要根據用戶提供的流量和揚程以及介質等參數來進行選型。
在中央空調循環水系統中中央空調循環泵主要以冷熱水的循環流動提供動力，但是受到室外溫度的變化，系統中需要的循環水流量會發生一些變化。這會要求循環水泵在設計選型時要考慮多方面因素。供暖和制冷系統中的循環水泵和特定的管路相連，循環水泵的工況點有循環水泵的性能曲線和管路的特性曲線一同決定。循環水泵的工作特性曲線圖有三種，分別是平坦型、陡峭型與駝峰型。根據用途、流量變化的泵體。管路特性，應該選擇不同特性的循環水泵。

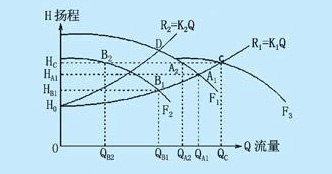

循環水泵的性能曲線圖是駝峰型時，循環泵的性能曲線和管網的性能曲線可能有A與B兩個交點，一般B工況點是不穩定工作點。在實際使用中應該盡可能避免使系統工作在水泵的左邊，工作點應該選擇在性能曲線的下降段，用來確保運行工況的穩定。針對供暖和空調的水系統使用量調節的情況，系統內水流量變化很大時，盡量避免選用駝峰型循環水泵，防止循環水泵進入非穩定工作區導致流量調節的失靈。
循環水泵性能曲線是平坦型的優點是：循環水泵在較大流量變化范圍內，可以在較高效率區間內運行，循環泵節能效果明顯。在滿足循環水系統流量變化時揚程變化小，系統在選用單臺循環水泵或者兩臺一用一備時，可以選用性能曲線較為平坦的循環水泵。
循環水系統所需的流量和流量的變化量較大時，單臺循環水泵的流量或者調節量達不到設計要求時，可以使用循環泵并聯運行的工作方式。循環水泵的特性曲線圖越陡時，比轉速也大，流量也會變大，比較適宜并聯工作。循環水泵的特性曲線越平坦，比轉速越小，流量也會變小，不適宜并聯工作。假如水泵選型時不考慮循環水泵的性能曲線，會導致并聯后流量不能增大的情況，不可以通過并聯使流量有大幅度的提高，也不可以通過運行臺數的增加來調節流量。
循環水泵性能曲線的選擇由循環泵廠家總結。
