振動是評價水泵機組運行可靠性的一個重要指標。振動超標的危害主要有:振動造成泵機組不能正常運行;引發電機和管路的振動，造成機毀人傷;造成軸承等零部件的損壞;造成連接部件松動，基礎裂紋或電機損壞;造成與水泵連接的管件或閥門松動、損壞;形成振動噪聲。

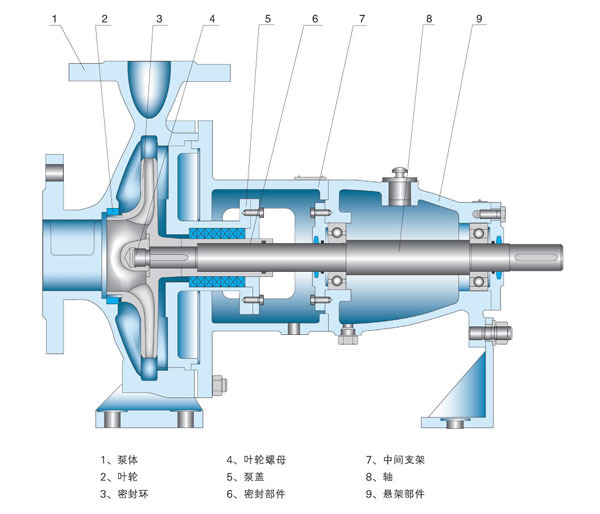

引起泵振動的原因是多方面的。泵的轉軸一般與驅動電機軸直接相連，使得泵的動態性能和電機的動態性能相互干涉;高速旋轉部件多，動、

靜平衡沐能滿足要求;與流體作用的部件受水流狀況影響較大;流體運動本身的復雜性，也是限制泵動態性能穩定性的一個因素。

（一）對引起泵振動原因的分析
一、電機
電機結構件松動，軸承定位裝置松動，鐵芯硅鋼片過松，軸承因磨損而導致支撐剛度下降，會引起振動。質量偏心，轉子彎曲或質量分布問題導致的
轉子質量分布不均，造成靜、動平衡量超標川。另外，鼠籠式電動機轉子的鼠籠籠條有斷裂，造成轉子所受的磁場力和轉子的旋轉慣性力不平衡而引
起振動，電機缺相，各相電源不平衡等原因也能引起振動。電機定子繞組，由于安裝工序的操作質量問題，造成各相繞組之間的電阻不平衡，因而導
致產生的磁場不均勻，產生了不平衡的電磁力，這種電磁力成為激振力引發振動。
二、基礎及泵支架
驅動裝置架與基礎之間采用的接觸固定形式不好，基礎和電機系統吸收、傳遞、隔離振動能力差，導致基礎和電機的振動都超標。水泵基礎松動，或
者水泵機組在安裝過程中形成彈性基礎，或者由于油浸水泡造成基礎剛度減弱，水泵就會產生與振動相位差1800的另一個臨界轉速，從而使水泵振動
頻率增加，如果增加的頻率與某一外在因素頻率接近或相等，就會使水泵的振幅加大。另外，基礎地腳螺栓松動，導致約束剛度降低，會使電機的振
動加劇。
三、聯軸器
聯軸器連接螺栓的周向間距不良，對稱性被破壞;聯軸器加長節偏心，將會產生偏心力;聯軸器錐面度超差;聯軸器靜平衡或動平衡不好;彈性銷和聯軸
器的配合過緊，使彈性柱銷失去彈性調節功能造成聯軸器不能很好地對中;聯軸器與軸的配合間隙太大;聯軸器膠圈的機械磨損導致的聯軸器膠圈配合
性能下降;聯軸器上使用的傳動螺栓質量互相不等。這些原因都會造成振動。
四、葉輪
①葉輪質量偏心。葉輪制造過程中質量控制不好，比如，鑄造質量、加工精度不合格;或者輸送的液體帶有腐蝕性，葉輪流道受到?jīng)_刷腐蝕，導致葉
輪產生偏心。
②葉輪的葉片數、出口角、包角、喉部隔舌與葉輪出口邊的徑向距離是否合適等。
③使用中葉輪口環與泵體口環之間、級間襯套與隔板襯套之間，由初的碰摩，逐漸變成機械摩擦磨損，這些將會加劇泵的振動。
五、管道及其安裝固定
泵的出口管道支架剛度不夠，變形太大，造成管道下壓在泵體上，使得泵體和電機的對中性破壞;管道在安裝過程中較勁太大，進出口管路與泵連接
時內應力大;進、出口管線松動，約束剛度下降甚至失效;出口流道部分全部斷裂，碎片卡人葉輪;管路不暢，如出水口有氣囊;出水閥門掉板，或沒有
開啟;進水口有進氣，流場不均，壓力波動。這些原因都會直接或者間接地導致泵和管路的振動。
六、軸承及潤滑
軸承的剛度太低，會造成第一臨界轉速降低，引起振動。另外，導軸承性能閉不良導致耐磨性差,固定不好，軸瓦間隙過大，也容易造成振動;而推力
軸承和其他的滾動軸承的磨損，則會使軸的縱向竄動振動以及彎曲振動同時加劇。潤滑油選型不當、變質、雜質含量超標及潤滑管道不暢而導致的潤
滑故障,都會造成軸承工況惡化，引發振動。電動機滑動軸承油膜的自激也會產生振動。
減輕振

（二）減輕振動的措施

一、從設計制造環節消除振動

1)軸的設計。增加傳動軸支撐軸承的數目，減小支撐間距,在適當范圍內減小軸長，適當加大軸的直徑，增加軸的剛度;當泵軸轉速逐漸增加并接近或

整數倍于泵轉子的固有振動頻率時，泵就會猛烈振動起來，所以在設計時，應使傳動軸的固有頻率避開電機轉子角頻率;提高軸的制造質量，防止質

量偏心和過大的形位公差。

2)滑動軸承的選擇。采用無須潤滑的滑動軸承;在液態烴等化工泵中，滑動軸承材料應采用具有良好自潤滑性能的材料，比如聚四氟乙烯;在深井熱水

泵中，導流襯套選擇填充聚四氟乙烯、石墨和銅粉的材質，并合理設計其結構，使滑動軸承的固定可靠;葉輪密封環和泵體密封環處采用摩擦因數小

的摩擦副，比如M20lK石墨材料一鋼;限制高轉速;提高軸瓦承載能力及軸承座的剛度。

3)使用應力釋放系統。對于輸送熱水的泵，設計時，應使由泵體變形而引起的連接件之間的結構應力得以釋放，比如在泵體地腳螺栓上面增加螺栓套

，避免泵體直接和剛度很大的基礎接觸。

水泵的水力設計注意事項

1)合理地設計水泵葉輪及流道，使葉輪內少發生汽蝕和脫流;合理選擇葉片數、葉片出口角、葉片寬度、葉片出口排擠系數等參數，消除揚程曲線駝

峰;泵葉輪出口與蝸殼隔舌的距離，有資料認為該值為葉輪外徑的十分之一時，脈動壓力小;把葉片的出口邊緣做出傾角(比如做成20。左右)，來減

小沖擊;保證葉輪與蝸殼之間的間隙;提高泵的工作效率。同時，對泵的出水流道等相關流道進行優化設計，減少水力損失引起的振動。合理設計各種

泵的進水段處的吸入室，以及壓縮級的機械結構，減少壓力脈沖，可以保證流場穩定，提高泵的工作效率，減小能量損失，也可以提高泵的振動動態

性能的穩定性。

2)汽蝕振動是泵振動的很重要的一部分。當泵的人口壓力低于相應水溫下的和壓力時，會發生伴隨劇烈振動的汽蝕。減小汽蝕的措施包括:確定水泵

的安裝高度時，使裝置的有效汽蝕余量大于泵的小裝置汽蝕余量;適當加大進水管直徑，縮短進水管長度，減少管路附件，通流部分?jǐn)嗝孀兓柿?br />
提高管壁的粗糙度;減少彎頭數目和加大管道轉彎角度;降低水泵的工作轉速;采用抗空化汽蝕的材料，比如不銹鋼，或在容易發生汽蝕的部

位涂環氧樹脂;進水流道設計要合理，力求平滑，使進人葉輪的水流速度和壓力分布均勻，避免局部低壓區;提高制造加工質量，避免因為葉片型線不

準確造成局部流速過大，壓降過多;提高泵裝置的抗汽蝕性能，包括在泵的進口處設置水力增能器，增能器的結構，提高泵的吸人壓頭，從而提高泵

裝置汽蝕余量;增加幾何倒灌高度;盡量減少進水管路水頭損失;采用雙吸式泵。
