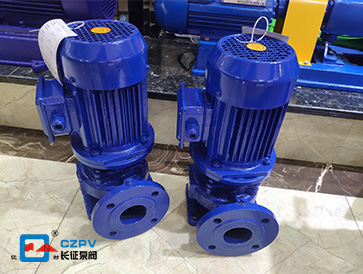

單吸泵水平和軸向吸入，向上和徑向吐出。該泵是懸掛式結構，在維護過程中無需拆卸進水管和出水管即可取出轉子部件進行維護。単吸泵通過普通的彈性聯軸器或延伸的彈性聯軸器連接到電動機，并且単吸泵的軸封用軟填料密封。軸承是單列向心球軸承，用潤滑油潤滑。從電動機端開始，該泵順時針旋轉。
単吸泵的結構
単吸泵的基本組件是高速旋轉葉輪和固定的泵殼。具有多個（通常為4至12個）向后彎曲葉片的葉輪固定在泵軸上，并由電動機驅動，以便隨泵軸高速旋轉。葉輪是直接對泵中的液體進行功的部件，并且是離心泵的能量供應裝置。単吸泵殼中央的吸油口與吸油管相連，吸油管的底部裝有一個單向底閥?？拷脷?cè)面的排出口連接到配備有調節閥的排出管。
1.軸承：圓柱滾子軸承與兩個角接觸軸承一起使用，并用稀油潤滑。承載能力大大提高。軸承設計壽命為25,000小時。
2.軸封：可選的軟填料密封和機械密封。
3.聯軸器：采用彈性柱尖聯軸器，傳動精度高。
4.輔助管道：根據要求進行配置。
5.承壓：設計壓力為4.0MPa，承壓高。
単吸泵的特點
1.節能：采用CFD計算流體動力學，分析計算泵內壓力分布與速度分布之間的關系，優化單吸泵流道設計，確保該泵具有有效的液壓形狀并提高了単吸泵的效率。
2.耐高溫結構：泵體采用中心支撐方式，解決了由于単吸泵在高溫下熱膨脹不一致以及該泵在運輸過程中中心耦合的變化而引起的應力集中。単吸泵支架，泵蓋，懸架主體（軸承部分）和機器密封壓蓋均具有冷卻室，可以用冷卻水或不同溫度的空氣冷卻。
以上是上海長征泵閥對単吸泵的結構特點進行的簡要分析總結。
