單向氣動隔膜泵使用壓縮空氣作為動力源。它是氣動正排量自吸泵。是國內泵類產品中新型的泵類產品，是新型的輸送機械。單向氣動隔膜泵的結構圖和單向氣動隔膜泵的工作原理由上海長征泵閥的小編為您講解。
單向氣動隔膜泵通常由執行器和閥門組成。使用壓縮空氣作為動力源，可以排出各種腐蝕性液體，帶顆粒的液體，高粘度，易揮發，易燃且劇毒的液體。
在泵的兩個對稱工作腔中A、B中各裝有一塊隔膜，由中心聯桿將其連結成一體。壓縮空氣從泵的進氣口進入配氣閥，通過配氣機構將壓縮空氣引入其中一腔，推動腔中隔膜運動，而另一腔中氣體排出。一旦到達行程終點，配氣機構自動將壓縮空氣引入另一工作腔，推動隔膜朝相反方向運動，從而使兩個隔膜連續同步地往復運動。

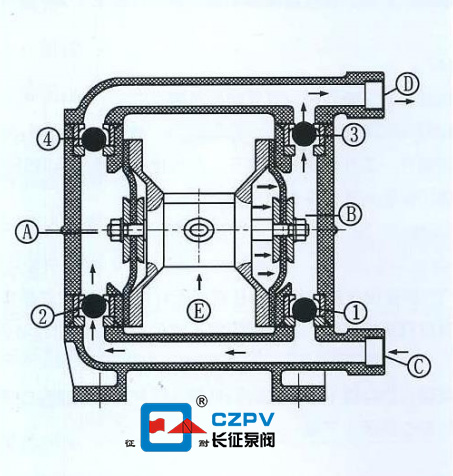

在圖示中壓縮空氣由E進入配氣閥，使膜片向右運動，則A室的吸力使介質由C入口流入，推開球閥②進入A室，球閥④則因吸入而閉鎖;B室中的介質則被擠壓，推開球閥③由出D流出，同時使球閥①閉鎖，防止回流，這樣循環往復使介質不斷從C入口處吸入，D出口處排出。
以上是上海長征泵閥對單向氣動隔膜泵的結構及工作原理進行的簡要總結。
