當被空氣壓縮的膜片A達到其位移極限時，氣閥將空氣引至膜片B的背面，形成相同的擠壓壓力將其推開中心體，同時將連接的膜片A拉回中心體。此時，隔膜B驅動產生的液壓將進口閥球推回閥座，同時將出口閥球推開閥座，使流體從出口擠出泵體。膜片A被拉回中心體，使A腔形成真空狀態，使流體在大氣壓作用下被進氣支管推出閥座，進入A腔直至充滿。
當隔膜運動完成后，空氣閥將空氣再次引導到隔膜A的背面，同時隔膜B使空氣排出動作。當泵回到初始啟動狀態時，泵內的兩個隔膜分別完成排氣或排液過程。這是一個循環泵輸送過程。根據使用情況，泵可通過多次完全循環泵送動作達到自吸狀態。

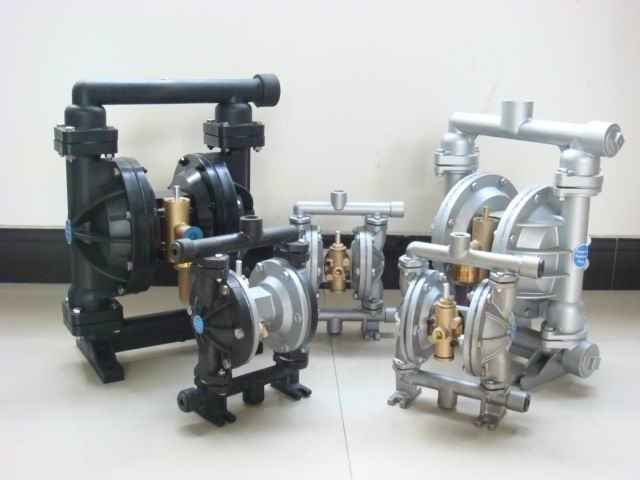

QBY系列多功能氣動隔膜泵的應用
由于氣動雙隔膜泵的上述特點，自誕生以來，隔膜泵正逐步侵入世界其他泵的市場，并占據其中的一部分。如隔膜泵在涂料、陶瓷等行業占據絕對領先地位，而在環保、污水處理、建筑、污水排放、精細化工等其他行業，其市場份額不斷擴大，在其他泵中具有不可替代的地位。
1.由于采用空氣作為動力，流量隨背壓（出口阻力）的變化而自動調節，適用于中高粘度流體。離心泵的工作點按水設定。如果用于粘度稍高的流體，則需要配備減速器或變頻器，因此成本大大增加，齒輪泵也是如此。
2.在易燃易爆的環境中，如燃料、火藥、炸藥的運輸，使用氣動泵是可靠的、低成本的，因?yàn)椋阂皇墙拥睾蟛豢赡墚a(chǎn)生火花；二是工作中不發熱，機器不會過熱；三是液體不會過熱，因?yàn)楦裟け脤?duì)流體的攪動較小。
3.在施工現場的不良場所，如施工現場和工礦現場的廢水排放口，由于廢水中雜質含量大，成分復雜，管道容易堵塞，因此電泵負荷大，電機易發熱。氣動隔膜泵可通過顆粒，流量可調。當管道堵塞時，它會自動停止，直到管道暢通無阻為止。
4.另外，隔膜泵體積小，易于移動，不需要基礎，占地面積小，安裝方便，經濟實惠?？勺鳛橐苿?dòng)式物料輸送泵使用。
5.在處理危險和腐蝕性材料時，隔膜泵能將材料與外界完全分離。
6.或進行一些試驗，以確保沒有雜質污染原材料。
7.它可以用來輸送化學性質不穩定的流體，如感光材料、絮凝劑等，這是因?yàn)楦裟け玫募羟辛Φ停瑢?duì)材料的物理影響小。
8.氣動雙隔膜泵的工作原理是壓縮空氣動力。它是一種容積變化的正排量泵，由隔膜的往復變形引起。
