節能水泵的配置介紹

2023/1/3 10:36:41

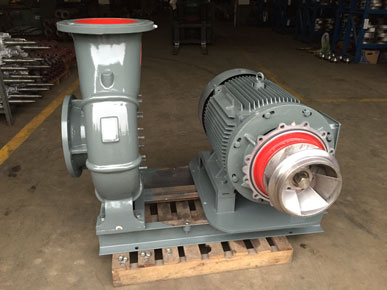

節能水泵的結構不同，節能水泵的組成部件也會有所差異。節能水泵的安裝方式一般可以分為臥式的或者立式的。其中臥式節能泵的安裝可以分為柔性安裝與剛性安裝兩種。高效節能水泵的適用范圍相當廣泛，特別適用于中央空調循環水系統、冷卻塔、鍋爐采暖、園林灌溉等場合使用。下面由節能水泵公司為您講解節能水泵的配置介質，希望在用戶選擇節能水泵的配置時有所幫助。

節能水泵

節能水泵的配置介紹

節能水泵的主要配置零部件有泵體、葉輪、泵軸、軸承、密封體、密封環、聯軸器、底座、機械密封、填料密封、電機等部件組成。下面分別對這些主要的零部件進行簡單的講解。

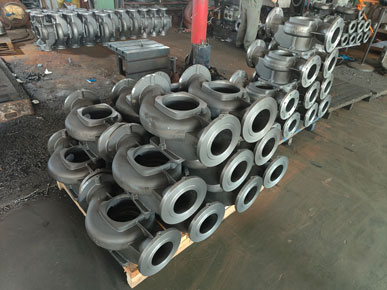

泵體

泵體的材質通常為灰鑄鐵，泵體一般是鑄造的整體結構。

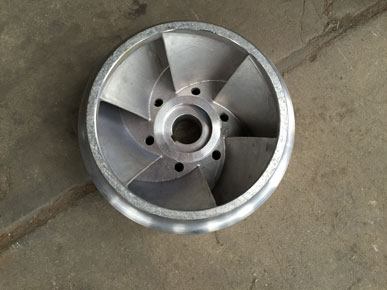

葉輪

節能水泵的葉輪是采用三元流動葉輪，使用CFD優化設計的水力模型，再通過快速成型的試驗進行優選，通過調整葉片的扭曲度，確保流面更加的流暢平滑，進而達到流體的泵送要求，利用高精度加工中心直接三維進行造型，精密制作的制造工藝大大降低了模具曲面變形與局部渦流的現象，進而提升了節能水泵的運行效率。

泵軸

中間的鍵槽與鍵用來安裝固定葉輪，軸端的鍵槽與鍵用來安裝固定節能泵聯軸器。

軸承

軸承使用我國知名的瓦房店軸承或者進口NSK軸承和SKF軸承，可以使噪聲更小可靠性能更加高效。

密封體

起到密封作用的零部件被稱為密封體，它是節能泵的主要密封部件之一。

密封環

密封環又被稱之為耐磨環，密封環是保護泵體防止磨損的部件，并且在葉輪與泵殼之間有著密封的功能。

聯軸器

撓性聯軸器與彈性聯軸器設計能減少節能泵的沖擊與振動，還延長了聯軸器本身的使用年限。

底座

一般節能泵與電機是公用底座的，節能泵的泵頭與電機被安裝在底座上。

機械密封

機械密封的標準配置是陶瓷石墨材質，也可以根據用戶的需求來采用特殊密封。

填料密封

填料箱結構包含浸漬石墨填料環等，其他特殊要求的軟填料密封請咨詢客服。

電機

電機比較通俗的稱呼是馬達，電機是根據電磁感應定律實現電能轉換或者傳遞的一種電磁裝置。電機一般可以分為電動機或者發電機。高效節能水泵使用YE系列節能電機或者永磁電機進行配置。
