循環(huán)泵在經(jīng)過(guò)很長(zhǎng)一段時(shí)間的使用后葉輪會(huì)出現(xiàn)磨損，葉輪磨損的情況比較小，可以通過(guò)對(duì)循環(huán)水泵葉輪修復(fù)的方法來(lái)進(jìn)行修理，使修理后的水泵可以正常工作。節(jié)能水泵公司總結(jié)出一些循環(huán)泵磨損修復(fù)方法僅供參考。
循環(huán)泵磨損
循環(huán)泵出現(xiàn)磨損主要是由于氣蝕導(dǎo)致的，氣蝕主要是因?yàn)閮?nèi)部水流壓力變化而引起的。在熱水循環(huán)泵里的某個(gè)局部區(qū)域流速增高而壓力降低到水底氣化壓力時(shí)，由于水的氣化會(huì)出現(xiàn)大量的氣泡。這些氣泡在進(jìn)入高水壓區(qū)域時(shí)，會(huì)被快速壓縮而導(dǎo)致破裂，在氣泡破裂時(shí)會(huì)出現(xiàn)強(qiáng)大的沖擊力會(huì)對(duì)泵殼與轉(zhuǎn)輪葉片進(jìn)行反復(fù)的沖擊。水流中滲入的氣泡含有一定的氣蝕會(huì)是水輪機(jī)內(nèi)部產(chǎn)生一定的氧化。
在氣泡不斷的破裂造成的反復(fù)沖擊超出管道循環(huán)泵材料的強(qiáng)度時(shí)會(huì)出現(xiàn)剝蝕，表面會(huì)出現(xiàn)麻點(diǎn)情況嚴(yán)重時(shí)會(huì)出現(xiàn)洞穿的情況，氣蝕會(huì)導(dǎo)致循環(huán)泵運(yùn)行狀態(tài)不穩(wěn)定，出現(xiàn)噪聲與振動(dòng)等其他不利因素。

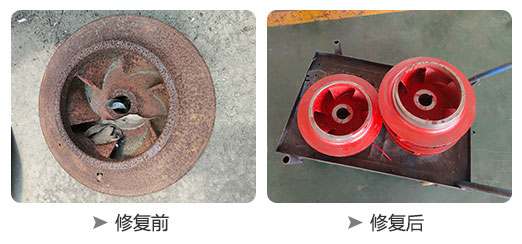

循環(huán)泵磨損修復(fù)方法
表面處理
1.脫脂、除潮處理：可以用氧氣乙炔把火焰調(diào)整為10cm，速度為5cm/min，確?；鹧娣磸?fù)均勻烘烤部件表面，將部件表面的油脂與潮氣去掉。
2.噴砂除銹：將部件表面的氧化層去掉，查看噴砂面可以看見(jiàn)均勻的金屬色，噴砂處理好的部件不允許帶油脂手套直接接觸噴砂面，噴砂處理后的部件需要進(jìn)行防潮。針對(duì)不需要處理的地方需要做好遮蓋保護(hù)。
3.采用高壓水槍把水泵中的里面沖洗干凈。
選擇耐磨防腐材料
可以選擇耐磨耐腐蝕的材料來(lái)進(jìn)行修復(fù)處理。
施膠
1.先將噴砂的設(shè)備預(yù)熱，把專(zhuān)用修復(fù)材料混合攪拌均勻，使用刮板把混合后的修復(fù)材料均勻的涂抹低溫循環(huán)泵磨損比較嚴(yán)重的地方，往一個(gè)方向涂抹，邊涂抹邊壓實(shí)，采用刮板把涂層的材料表面修理平整。
2.施工完成的部件可以停留30分鐘后進(jìn)行加溫固化處理，在加熱爐中加熱一小時(shí)。
3.加熱固化后按照標(biāo)準(zhǔn)尺寸把設(shè)備位打磨平滑繼續(xù)放入加溫爐加熱一小時(shí)。
4.把耐磨防腐材料按照比例混合攪拌均勻，快速均勻地涂抹在需要修復(fù)的部位之后在放入加溫爐中加溫一小時(shí)。
循環(huán)泵磨損修復(fù)方法循環(huán)泵廠(chǎng)家總結(jié)。
IHF系列氟塑料襯里離心泵
FB全不銹鋼單級(jí)單吸耐腐蝕離心泵
FSB型氟塑料合金離心泵
