端吸泵也常被稱之為單吸泵，單吸泵與雙吸泵的區別是定義不同、安裝圖不同。
端吸泵從字面理解為可以從葉輪的一端進水，雙吸泵是從葉輪兩端進水。端吸泵流量比較小在相同的流量下，端吸泵的體積會小，但是軸向力卻很大軸承負擔也大。端吸泵造價低價格方面比較合理，應用較為廣泛，但是在許多方面卻不及雙吸泵。假如入口壓力很高的話，通常會選擇雙吸泵。端吸泵的葉輪軸向力平衡是一個很大的問題。
定義不同
端吸泵：端吸泵是通過葉輪旋轉使水發生離心運動來進行工作的。離心泵在啟動前需要將泵殼與吸水管內灌滿水，接著啟動電機使泵軸帶動葉輪與水做高速旋轉運動，水發生離心運動后被甩到葉輪外緣，經過蝸形泵殼的流道流入單吸泵的壓水管路。根據材質類型與密封系統以及冷卻系統的不同配置，單級單吸泵應用范圍比較廣泛。端吸泵可以泵送清水類介質，可以用于空調、采暖、增壓、建筑供水、消防建筑等方面?？梢员盟皖愃朴谒幕瘜W(xué)介質以及其他腐蝕性液體介質，可以應用在化工、水平、制藥、冶金、石油等多個領域當中。
雙吸泵：雙吸泵是離心泵中主要的一種結構形式，雙吸離心泵具有流量大揚程高等優點，在工程中被廣泛應用。雙吸離心泵的葉輪是由兩個背靠背的葉輪組合構成的，從葉輪流出的水會流到蝸殼當中。雙吸泵是由兩個相同直徑的單吸葉輪一起工作，在一樣的葉輪外徑下流量可以增大一倍。泵殼為水平中開也常被稱之為中開雙吸泵。雙吸中開泵檢修比較便捷，進出口在同一方向上并且垂直于泵軸，便于雙吸泵與檢查水管的布置與安裝。雙吸泵的葉輪結構對稱無軸向力運行較為平穩，在我國黃河沿線定期提灌泵站流量很大揚程也比較高，大部分使用單級雙吸離心泵。南水北調中的泵站也使用了雙吸泵進行供水。雙吸泵的流量要求比較高，假如端吸泵就需要有很大入口與出口口徑，轉速不可以太大。假如使用雙吸泵，雙吸泵的尺寸與重量可以相對減小，轉速會適當提高容積效率也會增加。
安裝圖不同

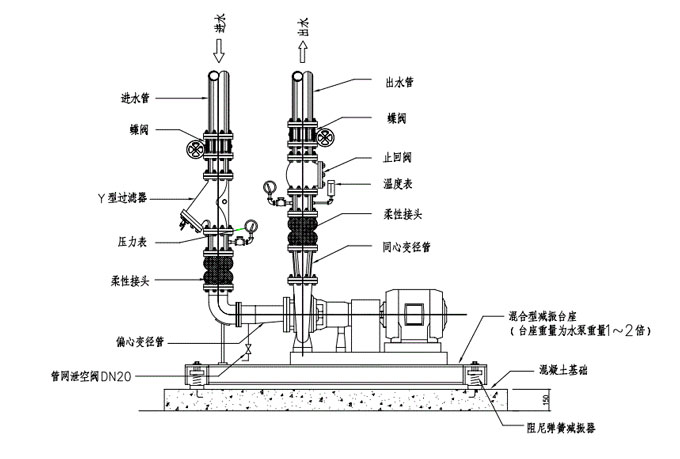

單吸泵安裝示意圖

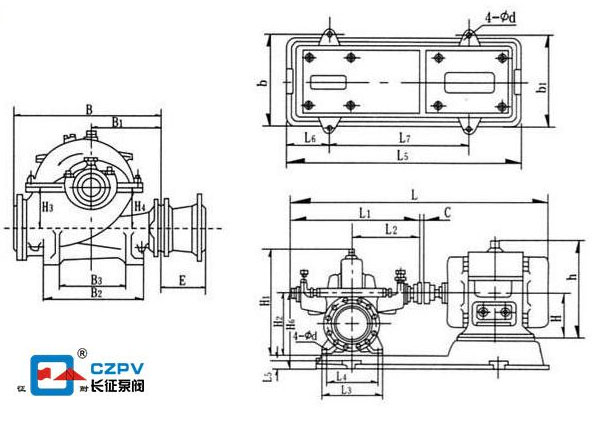

雙吸泵安裝示意圖
端吸泵和雙吸泵的區別由離心泵廠家總結。
