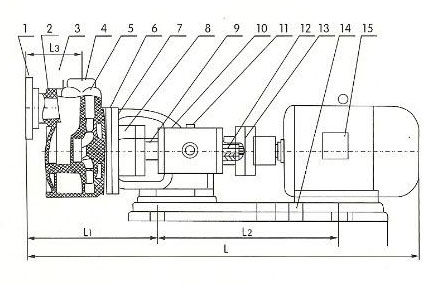

氟塑料自吸泵的結構比較緊湊是由很多配件構成，分別是進口法蘭、前泵蓋、出口法蘭、注液體、泵殼、葉輪、后泵蓋、機械密封、葉輪軸、支架、加油蓋、拉桿螺絲、聯軸器、底板、電機等眾多零部件構成。以下講解氟塑料自吸泵的結構和原理。
氟塑料自吸泵使用聚偏二氟乙烯和增強聚丙烯材質一次注塑成型。氟塑料耐腐蝕自吸泵結構上具有獨具一格的科學性，泵腔內有氣液分離室、吸液室、儲液室、回液止回閥和回流孔等構件組成。開機前只需在自吸泵里先注入一部分液體介質到儲液室中，接著接通管線，需要注意的是要保持管路內不能出現漏氣，這時開機后轉動的葉輪把儲液室的液體介質進行抽吸，確保高吸程自吸泵的入口形成真空，這時因進口沒有連續的介質供給，被甩出后的介質重力影響下，會流到泵腔內和氣體混合，然后又被葉輪甩出，汽體會被分離后介質會回流，這時會不斷的旋轉排汽，等到進口的汽體被排盡后，液體介質會被完全吸入泵腔里達到自吸的目的。
氟塑料自吸泵按照工作原理可以如下分類：
1、水環輪式；
2、氣液混合式（其中包括外混式與內混式）；
3、射流式（其中包括氣體射流與液體射流）。
水環式自吸泵是把水環輪和自吸泵葉輪組合在一個泵體當中，利用水環輪把氣體排出來實現自吸的過程。自吸泵正常工作后，能通過閥門截斷水環輪與自吸泵葉輪的通道，并且把水環輪內的液體放盡。
氣液混合式自吸泵的工作原理：自吸泵泵體結構特殊，自吸水泵停轉后，泵體會存留一部分的水，自吸泵再次啟動后在葉輪的作用下，吸入管路的空氣會與水充分混合，然后被排到氣水分離室中，氣水分離室上部的氣體溢出后，下面的水會返回到葉輪中，重新與吸入管路的剩余空氣混合，等到將自吸泵以及吸入管內的空氣完全排出，完成整個自吸過程并且可以正常抽水。
射流式自吸泵是由離心泵與射流泵組合而成，借助噴射裝置在噴嘴處形成真空來實現抽吸過程。
氟塑料自吸泵的結構和工作原理
氟塑料自吸泵泵體是由吸入室、儲液室、回液孔、氣液分離室、渦卷室等構成的，自吸泵正常起動后，葉輪會把吸入室所存的液體介質以及吸入管線中的氣體一起吸入水泵中，并且在葉輪內得到完全混合，借助離心力的作用液體介質會夾帶汽體朝渦卷室外緣流動，葉輪外緣會形成一定厚度的白色泡沫帶和迅速旋轉的液環。氣液混合體在經過擴散管進入氣液分離室。這時流速會突然降低，比較輕的汽體會從混合氣液中被分離出來，汽體經過自吸泵出口持續上升到排出口。脫氣后的介質回流到存液室，并且由回流孔再進入葉輪當中，和葉輪內部以及吸入管線中吸入的汽體再次混合，在快速旋轉的葉輪的作用下，又會回流到葉輪外緣。這一運動過程周而復始的進行下去，吸入管線中的氣體會不斷減少，等到氣體被吸盡為止，來完成整個自吸流程，氟塑料耐腐蝕自吸泵就能正常投入生產當中。
一些自吸泵的軸承體底部還沒有設置冷卻室。軸承發熱會導致軸承溫度高于70℃時，可以在冷卻室外部經過的任何一只冷卻液管接頭注入冷卻液循環冷卻。
氟塑料自吸泵里面的預留介質是由高壓區朝低壓區泄露的密封機構是前后密封環，前密封環被裝在泵體上，后密封環被裝在軸承體上，氟塑料自吸泵經過長時間運動密封環磨損到一定程度，并且對自吸泵的效率以及自吸性能有影響時，應該進行更新新的密封環配件。
氟塑料自吸泵的結構和原理由水泵廠家總結。推薦閱讀：自吸泵吸程可達多少米?
