雙吸泵的裝配與安裝

2021/10/19 16:49:50

雙吸泵的全稱是單級雙吸中開離心泵，雙吸泵裝配時無需調整，可以根據現場使用條件來確定用臥式或者立式安裝。

雙吸泵的裝配與安裝

雙吸泵的裝配

①葉輪應該裝在軸的正確位置上不可以偏向一側，否則會使泵殼的軸向間隙不均勻產生摩擦。

②軸套裝上后并且把軸套螺母擰緊。為了防止水流從軸漏出，軸套和螺母間要用密封膠圈填塞。組裝完成后應該保證密封膠圈被軸套螺母壓緊，并且螺母和軸套已經靠緊。

③把填料套、密封環、水封環、填料壓蓋以及擋圈裝在軸上。

④軸承端蓋與軸承裝上，軸承螺母擰緊，接著把軸承體裝上，并且把軸承體與軸承端蓋緊固。

⑤聯軸器裝上。

①把密封環安裝完成后，用手轉動轉子，查看密封環有沒有摩擦，應該把密封環進行調整，直到轉子靈活轉動為止。

②把裝好的轉子組件平穩地吊入泵體內。

把泵蓋扣上后，緊固雙吸泵結合面螺栓和兩側的軸承體壓蓋。接著盤動轉子查看是否和之前有所不同，假如沒有明顯異?？梢园芽諝夤?、密封水管等鏈接上，把填料加好后就能對聯軸器進行找正處理。

1.離心泵安裝前應該檢查外觀的完整情況。

2.雙吸泵的安裝高度應該加上吸入管路的水力損失，速度不能大于固定的允許吸上真空高度值?；A(chǔ)尺寸應該符合單級雙吸泵的安裝尺寸。

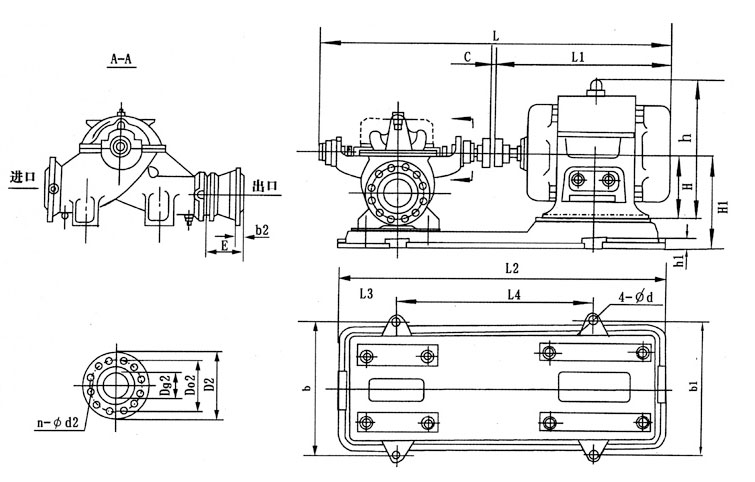

雙吸泵安裝尺寸圖

（1）把雙吸泵放在埋有地腳螺栓的混凝土基礎上，調整并且校驗水平度，適當?shù)陌训啬_螺栓擰緊防止竄動。

（2）把基礎和雙吸中開泵地腳之間灌滿混凝土。

（3）等到混凝土凝固后，把地腳螺栓擰緊，并且重新檢查中開泵的水平度。

（4）電機軸和泵軸的同心度進行校正。使兩軸位于一條直線，在連接進出水管路和試運行后，再分別進行校正。

（5）檢查電機的轉向和雙吸泵轉向一致后，把聯軸器和聯接柱銷裝上。

4.進出水管路應該設有單獨的支架支撐，不可以由泵體支撐。

5.中開雙吸泵和管路之間的結合面應該保證良好的密封性，進水管路應該確保不漏氣，并且在裝置上應該沒有存留空氣的可能。

6.假如雙吸泵安裝在進水水位以上，為了灌泵啟動方便可以安裝底閥?？梢允褂谜婵找姆椒ā?o:p>

雙吸泵的裝配與安裝方法由離心泵廠家總結。
