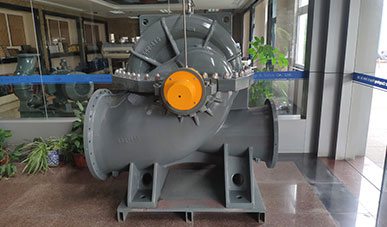

中開雙吸泵也被稱為雙吸中開泵、單級雙吸中開式離心泵主要零部件有泵體、泵蓋、葉輪、軸、雙吸密封環(huán)、軸套、機封壓蓋、填料壓蓋、填料函體、軸套螺母、鍵構成。
雙吸中開泵軸端密封可以選用軟填料密封、盤根填料密封和機械密封，用戶可以根據需要進行購買。填料密封主要部件有填料環(huán)。填料套、水封管、填料和填料壓蓋構成。CZNW（S）單級雙吸泵為立式結構，進口和出口都在水平方向。CZOW中開雙吸泵為臥式結構，進口和出口都在泵中心線下方，和泵軸垂直。
中開雙吸泵主要零件材料選用一覽表
|
零件名稱 |
|
|||||
|
A |
B |
C |
D |
E |
F |
|
|
泵體 |
ZG230-450/300/HT250/QT400-18 |
HT250+涂層 |
1.4460（鑄） |
|||
|
泵蓋 |
ZG230-450/300/HT250/QT400-18 |
HT250+涂層 |
1.4460（鑄） |
|||
|
葉輪 |
部分HT250/QT400-18 |
ZG230-450 |
304/ |
300/1.4460(鑄) |
300/1.4460(鑄) |
1.4460（鑄） |
|
軸 |
40Cr |
40Cr |
40Cr |
40Cr |
40Cr |
1.4462 |
|
雙吸密封環(huán) |
HT250/QT400-18 |
ZG230-450 |
304/ |
304/1.4460(鑄) |
304/1.4460(鑄) |
1.4460（鑄） |
|
軸套 |
CZNW 系列 |
2Cr13/300 |
2Cr13/300 |
1.4460(鑄) |
1.4460(鑄) |
1.4460（鑄） |
|
機封壓蓋 |
304/HT |
304 |
304 |
304 |
304 |
304 |
|
填料壓蓋 |
304/HT |
304 |
304 |
304 |
304 |
304 |
|
填料函體 |
HT250 |
HT250/QT400-18 |
ZG230-450 |
304 |
304 |
304 |
|
軸套螺母 |
45/2Cr13/304 |
45/2Cr13/304 |
45/2Cr13/304 |
2Cr13/304 |
2Cr13/304 |
2Cr13/304 |
|
鍵 |
2Cr13 |
45 |
45 |
2Cr13 |
2Cr13 |
2Cr13 |
中開雙吸泵主要零件材料選用一覽表由水泵廠家總結。推薦閱讀：單吸泵與雙吸泵的區(qū)別
