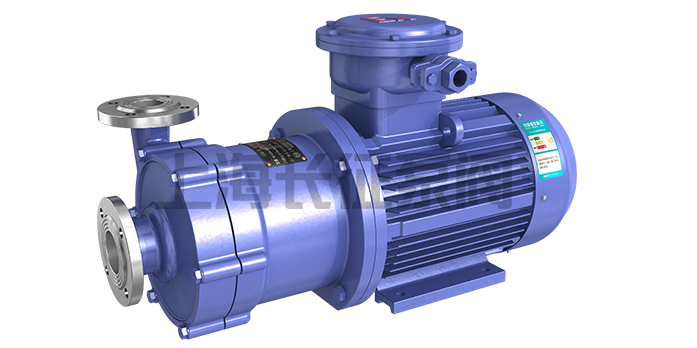

磁力泵有氟塑料磁力泵，不銹鋼磁力泵，管道磁力泵，自吸磁力泵等等，磁力泵由泵殼，內磁轉子，外磁轉子，隔離套，葉輪，泵軸，泵蓋等部分組成，下面對磁力泵內部結構一一進行分析；
一、磁力泵詳細結構：
1、殼體部分：由泵體、泵蓋等組成，它承受泵的全部工作壓力；泵體葉輪水力形式符合API685標準，是磁力泵水力性能的主要表征零部件，其功能是強迫液體旋轉，從而將原動機的機械能轉換成液體能量。
2、傳動部分：泵與原動機采用膜片式加長聯軸器部件連接，檢修時，只需將聯軸器中間膜片卸下，即可進行磁力泵的檢修。
3、內、外轉子：內、外轉子配套使用，共同形成磁力泵的磁傳動部件。
4、隔離套：隔離套是能徹底實現磁力泵完全無泄漏這一有點的唯一零件。
由于泵軸與介質接觸，因此材料要求是耐腐蝕性，加工精度高，強度高或通過熱處理方法增加材料的強度。
5、轉子部分：分為泵軸上安裝的轉動零件和驅動軸上安裝的轉動零件。泵軸是承載葉輪和內轉子及傳遞扭矩的重要零件。
泵軸上安裝的轉動零件由葉輪、軸承、推力環部件、內磁轉子部件等加上泵軸本身組成與介質接觸的轉子部分。
驅動軸上安裝的轉動零件由外磁轉子部件、滾動軸承、驅動軸軸套等加上驅動軸本身組成與空氣接觸的轉子部分。
6、連接部分：由連接架、軸承箱等部分組成起連接支撐作用的靜止連接件?；瑒虞S承、軸套和止推盤：是泵轉子系零件的支撐和定位零件。
磁力泵的磁性聯軸器和泵體結合為一體，所以結構緊湊，維修方便、安全節能。泵的磁性聯軸器可以對傳動電機起到超載保護的作用。
二、零部件結構分析
磁力泵的結構及組成磁力泵的各部件：磁力泵由泵，磁力傳動器以及電動機三個部分組成，而磁力傳動器又由外磁缸，內磁缸及不導磁的隔離套組成。磁力泵的結構都差不多。主要看誰的磁塊的磁性能保持多久。
目前，可供磁力泵選用的磁性材料較多，常用的有ALNICO、鐵氧體及稀上永磁材料衫鉆SMCO5（簡稱1：5），SM（CO，CU，FE，ZR）7.4（簡稱2：17），ND－FE－B等。
其中稀土永磁材料優先選用，強有力的是鉸鐵硼ND－FE－B，其大磁能積高達28X104T·A／M以上，內察矯頑力超過1120KA／M，倍受青睞。但其工作溫度不能超過120℃高溫條件下可選用衫鉆永磁材料，SM（CO，CU，FE，ZR）7.4的磁能積約為192X103T·A／M，其工作溫度可高達300℃。
